Umlenkung

Übersetzungsverhältnisse der FJ-Schwingen

Während eines Telefonates mit der Fa. Wilbers am 29/06/2015 bekam ich die Werte für das Übersetzungsverhältnis der Umlenkungen an unseren FJ´s genannt.

Wilbers hat diese bereits vor Urzeiten mal am lebenden Objekt ermittelt.

Hier nun die mir genannten Werte:

Modell	Baujahr(e)	Übersetzung
47 E	´84-´85	1 : 2,8
1 XJ	´86-´87	1 : 2,8
3 CW	´88-´90	1 : 3,0
3 YA	´91-´93	1 : 2,5

Damit sollte sich dann der Negativfederweg hinten auch korrekt einstellen lassen.

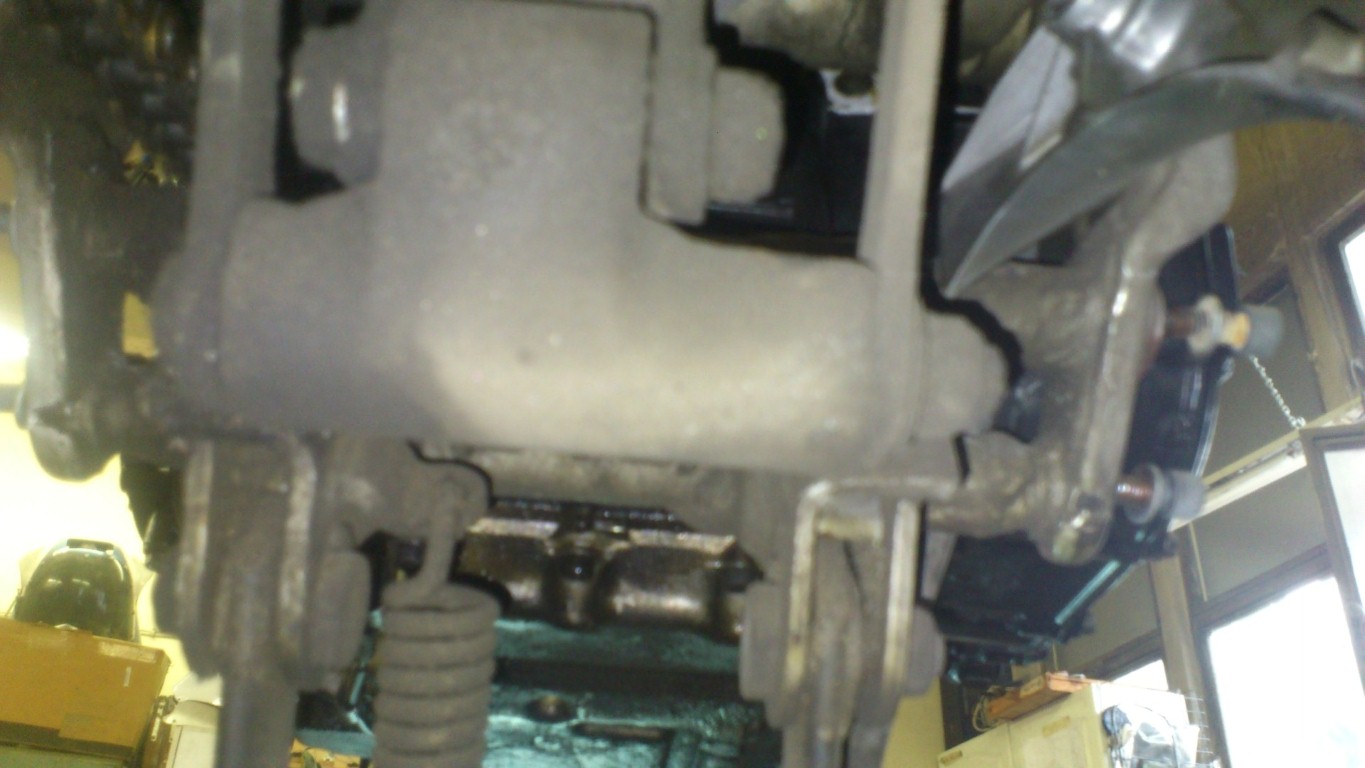

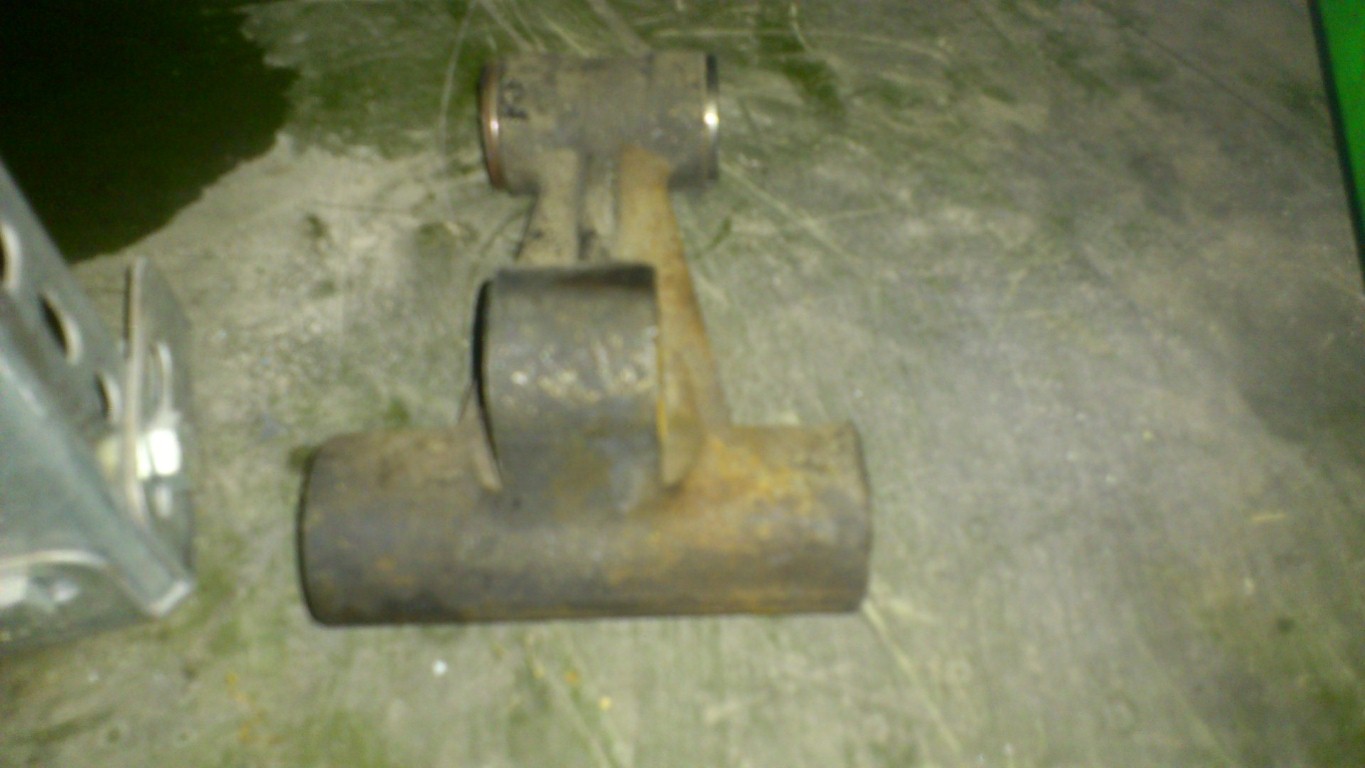

Hier noch zwei (etwas unscharfe) Bilder der Umlenkungen von

3CW	3 YA
Anlenkpunkt des Federbeines - MITTIG -	Anlenkpunkt des Federbeines - AUßER - MITTIG -

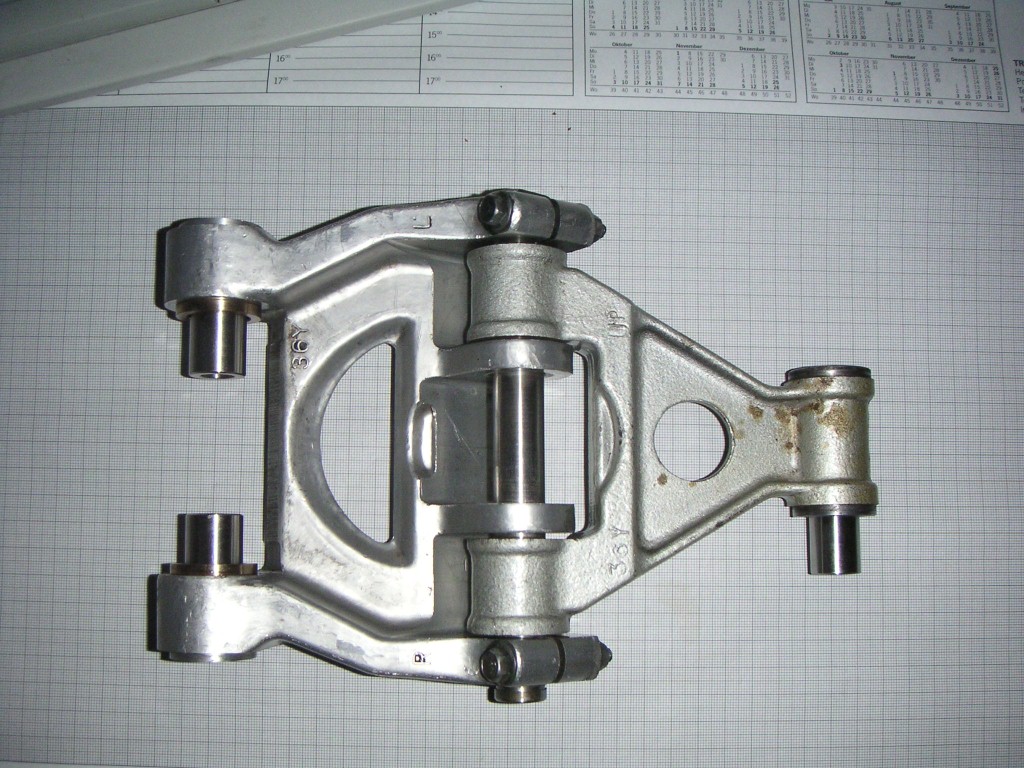

Und hier ein Bild der Umlenkung der 36Y/47E und der 1XJ/1TX .
