Weil es immer wieder zu falschen Bestellungen kommt,

weil man einfach nen Tick zu ungenau beschrieben hat, was man braucht,

hier Links zu allen  technischen  Microfiches der Hayabusa ab Baujahr 2013 - 2020 samt den Bestellnummern zu DEN Bauteilen, die sich im Vergleich zur ´08-´12 geändert haben.



Mittels Klick auf die  Fiche-Nr.  könnt Ihr Euch die Grafik in einem separaten Fenster anzeigen lassen und von hier aus auch als .gif oder .jpg abspeichern.

Druckt Euch das Bild mit dem benötigten Teil aus und Ihr spart Euch viel Zeit und mögliche Falschlieferungen,

wenn Ihr die Bestellnummer aus der Liste richtig ablest und notiert.



Tablle #1
 - alle ABS - Bauteile -

Übersetzung Fiche
Nr.
Bildname

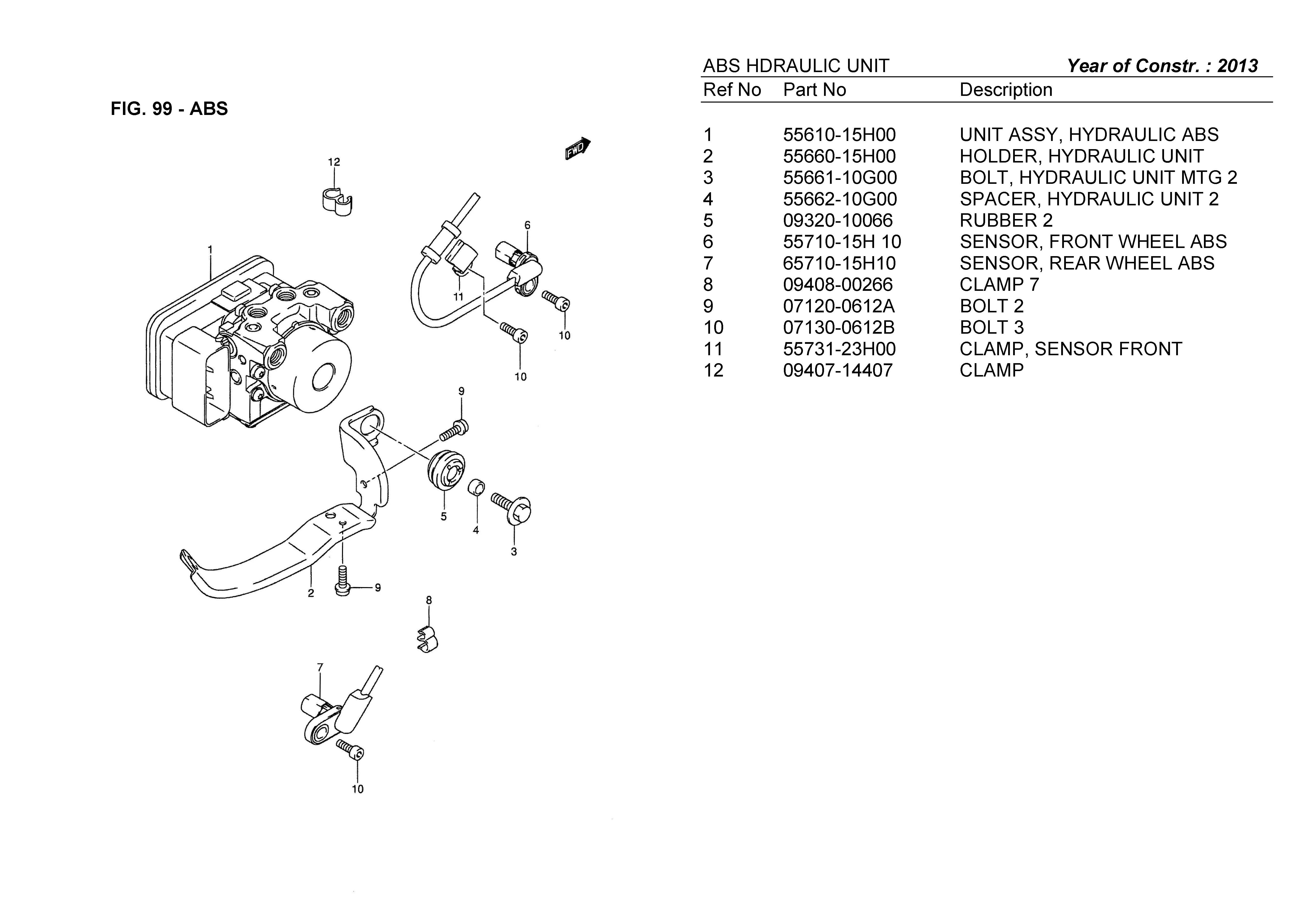

ABS Hydraulik - Einheit 99 Hydraulic Unit

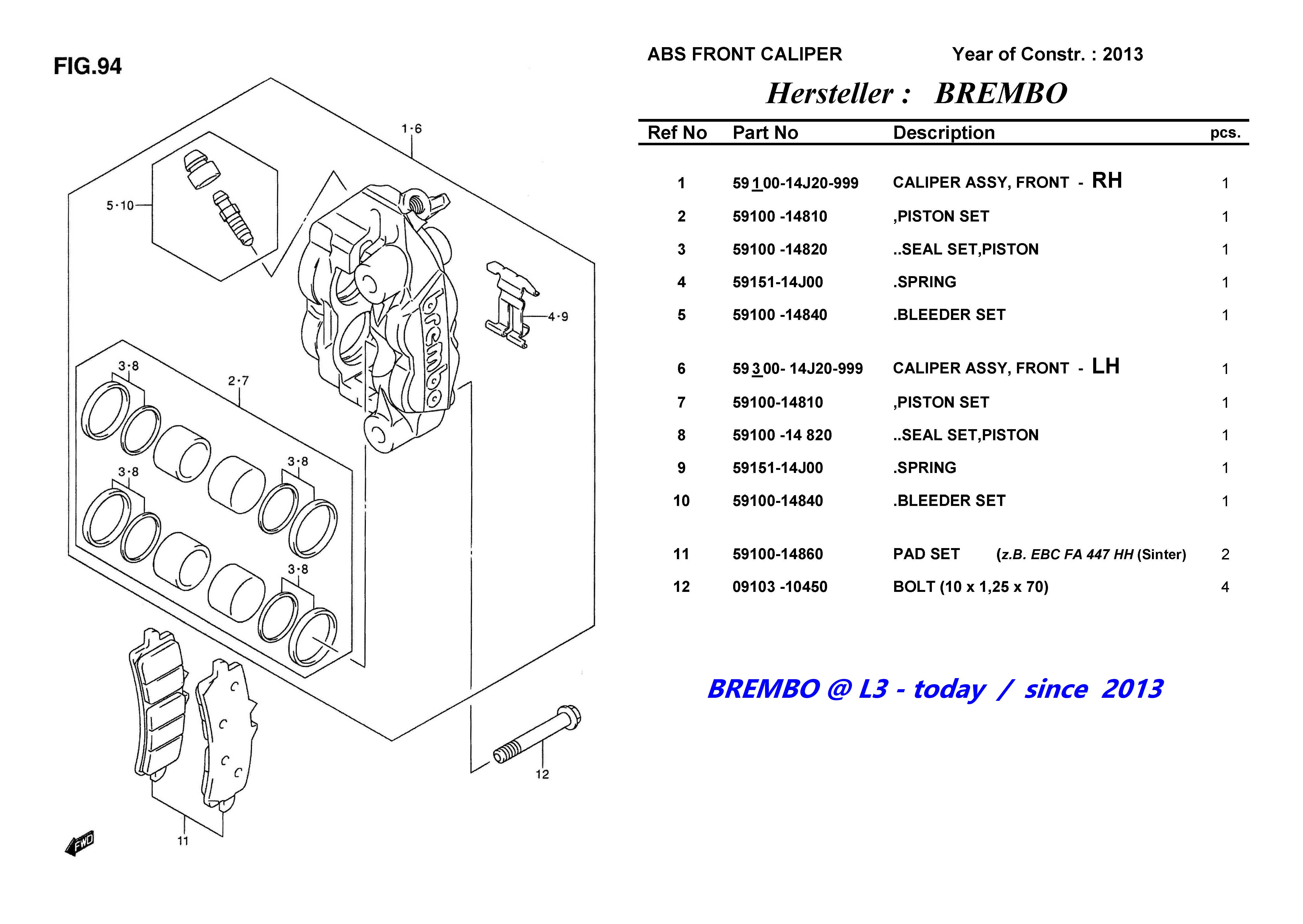

Bremssättel vorne - BREMBO - 2013 - ´20 94 FRONT CALIPERS - BREMBO - 2013 - ´20

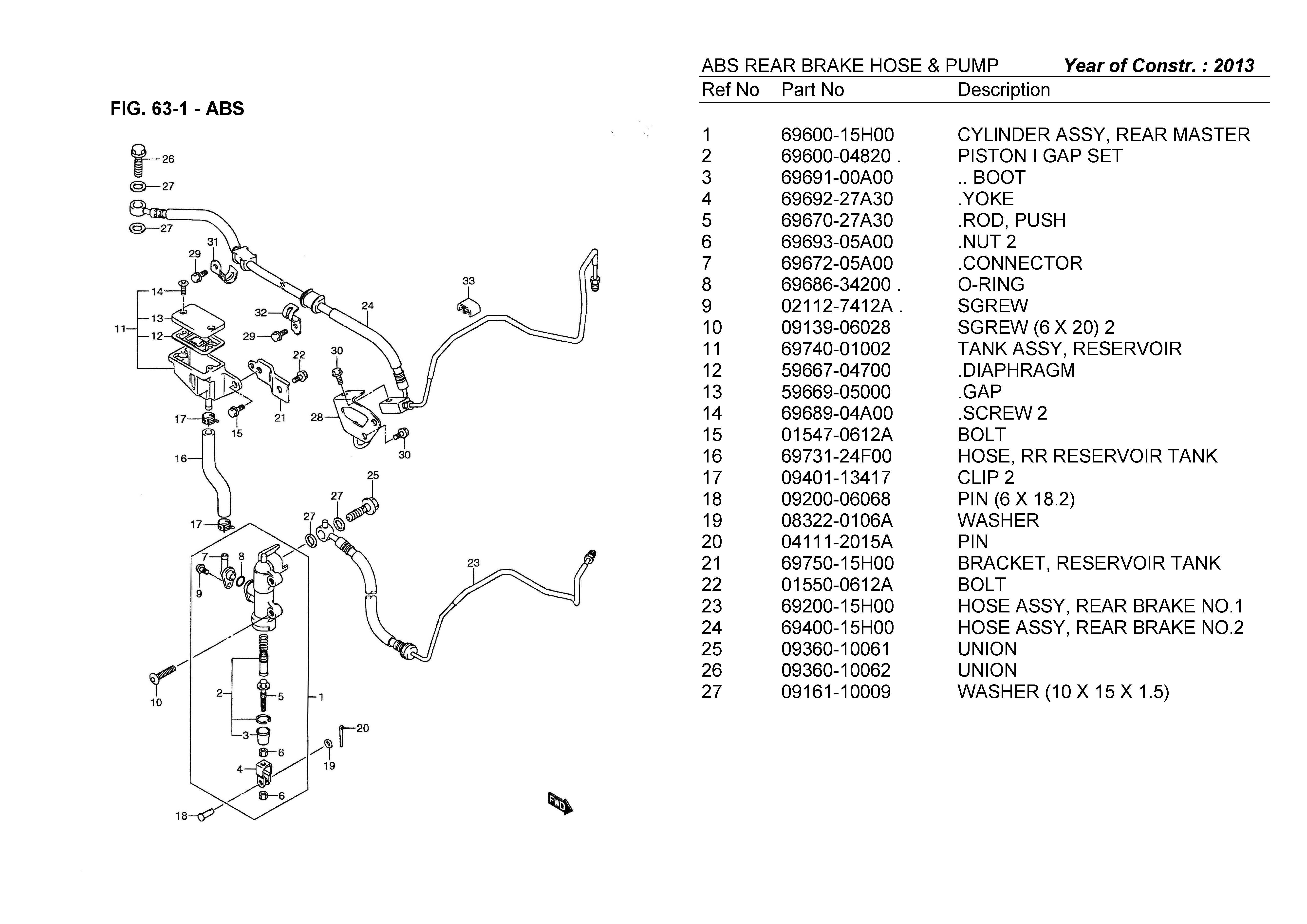

Bremsleitungen hinten u. Geber/Pumpe 63-1 REAR BRAKE HOSE & MASTER CYLINDER

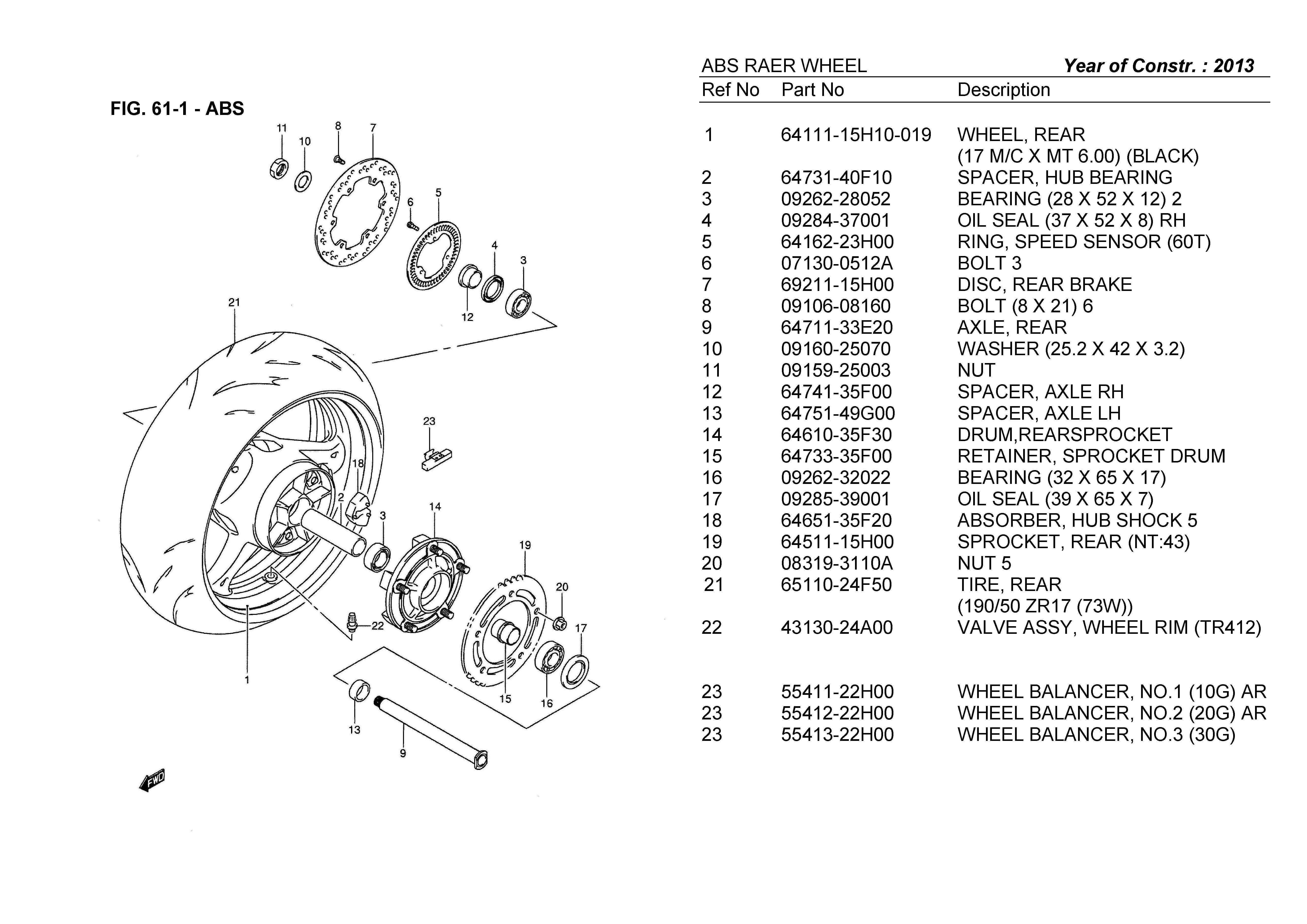

Hinterrad, Bremsscheibe, Kettenradträger, Sensorring 61-1 REAR WHEEL, DISC & SENSOR-RING

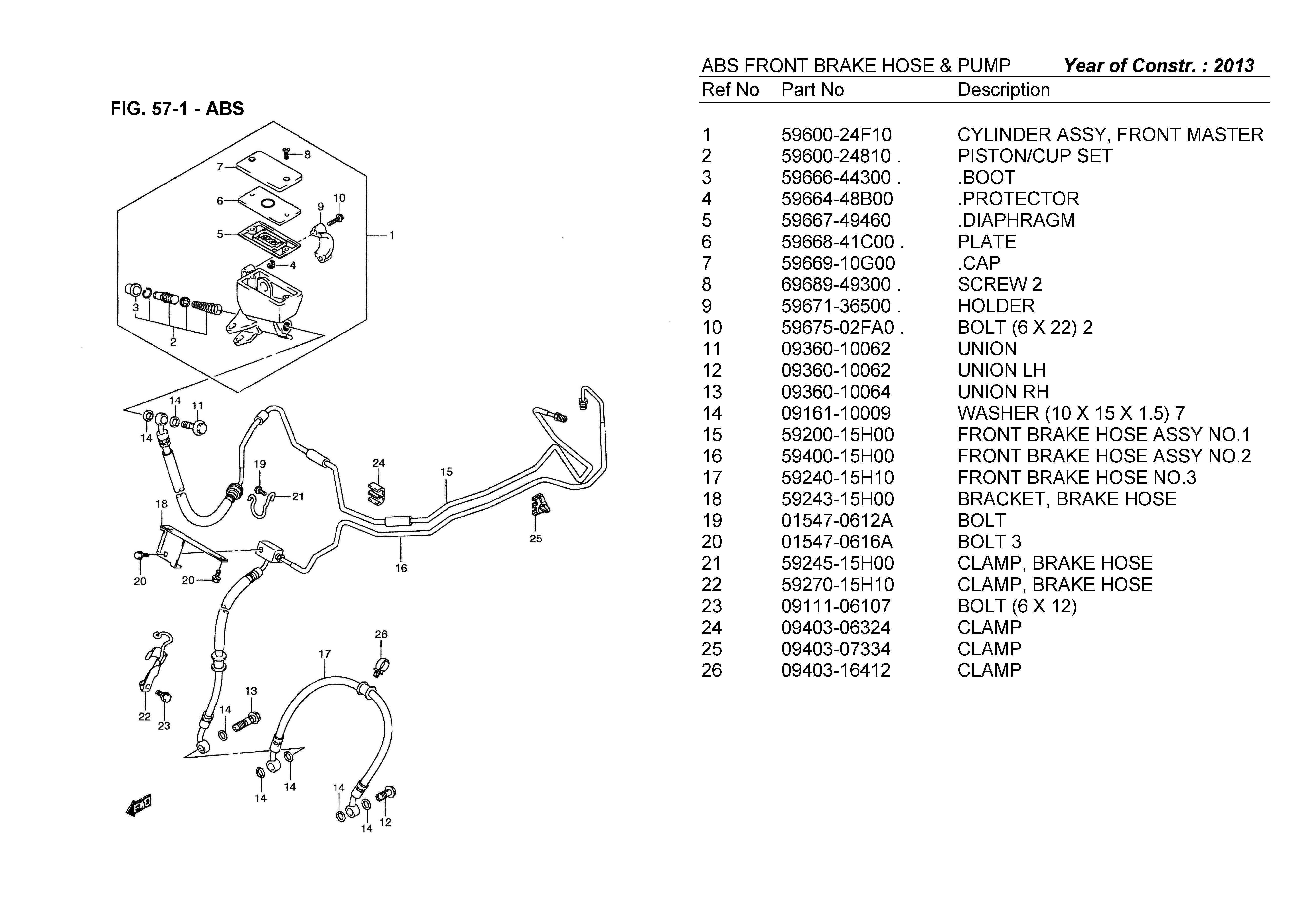

Bremsleitungen vorne u. Geber/Pumpe 57-1 FRONT BRAKE HOSE & MASTER CYLINDER

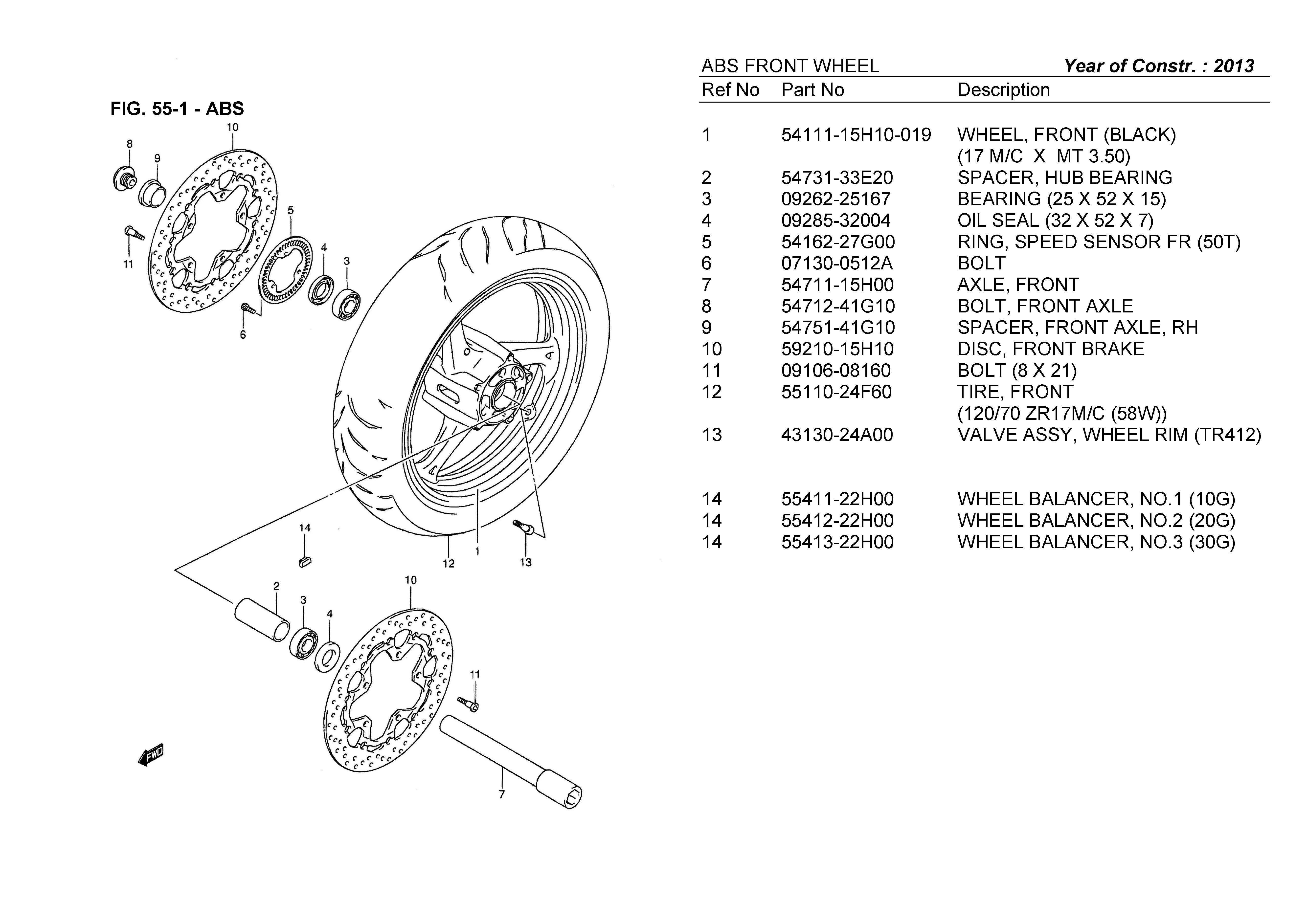

Vorderrad, Bremsscheiben, Sensorring 55-1 FRONT WHEEL, DISCS & SENSOR-RING

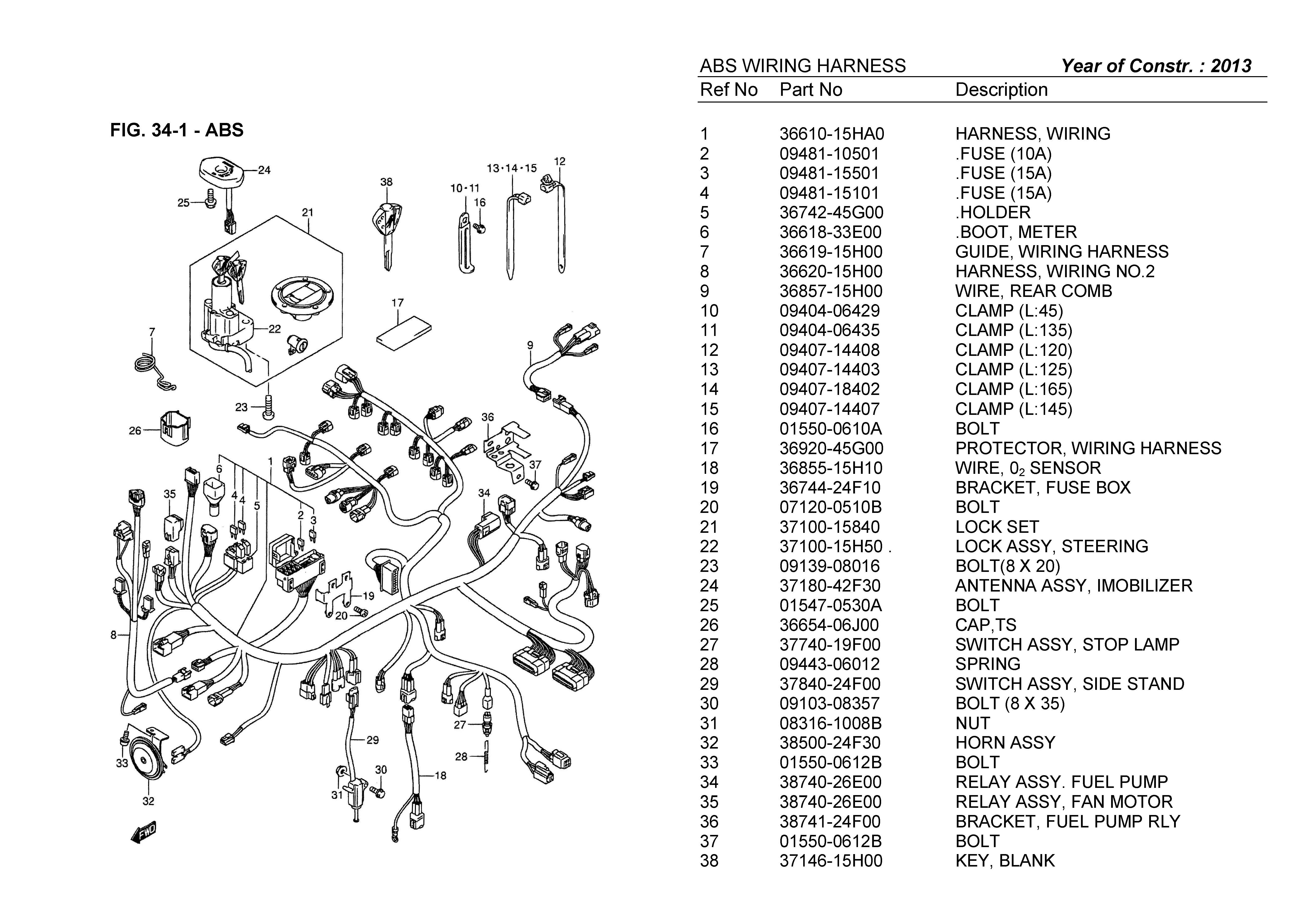

Kabelbaum, Zündschloß & Tankdeckel 34-1 WIRING HARNESS & LOCK SET

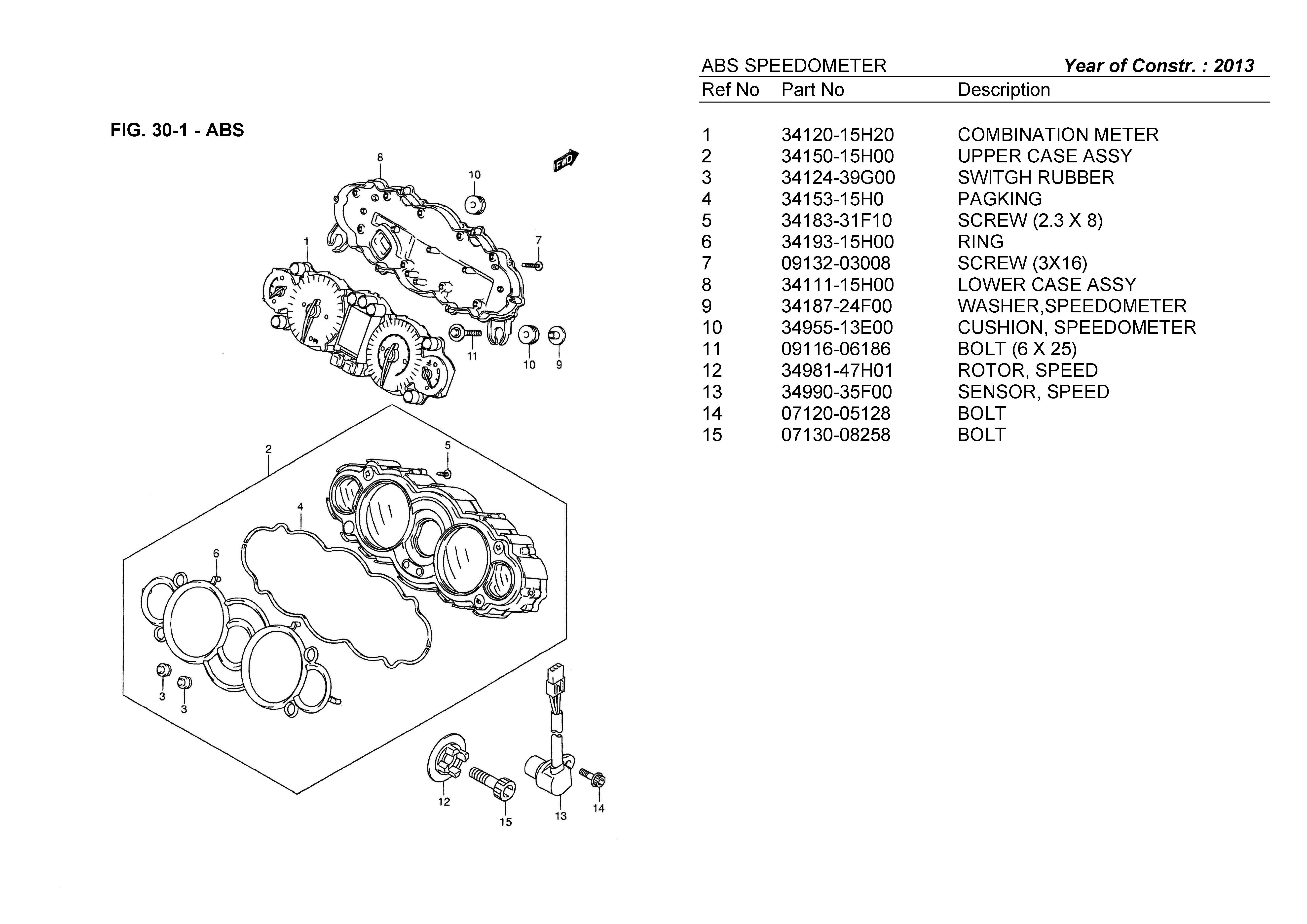

Tachometer 30-1 SPEEDOMETER





Tablle #2
 - alle sonstigen, geänderten, Bauteile -
soweit mir bekannt

Übersetzung Fiche
Nr.
Bildname
Benzinpumpe  ´13 - ´16   (Foto) 26 PUMP ASSY  ´13 - ´16












Ach ja - sollte etwas nicht richtig funktionieren,
gebt, unter Angabe des jeweiligen Links, bitte Bescheid.

Danke.
